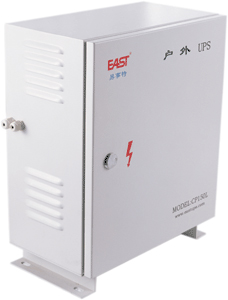

户外UPS
户外UPS |
200VA-1000VA
应用领域：
小灵通基站、移动通信基站、小型电话交换机、各种户外IT设备等,户外UPS是易事特在多年研发、制造UPS电源设备经验的基础上，专为通信网络PHS系统设计的高性能小功率不间断电源。整机结构简洁，采用防雨、防盗、防尘和防雷设计，壁挂式或立式机箱结构，便于安装操作和维护。性能优越、安全可靠，具有周全的自动保护功能，能为PHS系统提供纯净、稳定的不间断交流电源。
市电正常时，UPS将市电经滤波、尖峰浪涌吸收和稳压处理后转为PHS系统供电；当市电发生故障时（包括市电断电、市电过/欠压），UPS转由电池逆变供电，免受市电故障的影响。当市电长时间停电时UPS将一直逆变工作，当电池放电至电池低压保护时,UPS将自动并闭整机,而当市电恢复正常后系统则自动开机，无需人工操作，具备无人值守的功能。机内配备的大电流高频充电器，缩短了电池补充能量的时间，提高了电池的使用寿命，最大限度地延长了设备的备用时间，保证系统能够正常工作。
性能特点
●交流适用电压范围宽：
针对中国电网，在UPS的输出端增加了全稳压功能，在市电165V~275V时均能保证正常输出，延长了电池寿命。特别适用于市电不稳定地区
●户外设计型：
采用防雨、防盗、防尘的立式或壁挂式结构，防水要求符合GB4208等级3防护标准，特别适合户外使用
●尖峰浪涌吸收：
对电源线上的尖峰浪涌和瞬态变化能有效抑制，可有效保护PHS系统免受市电尖峰的侵害
●电磁兼容性好：
整机采用先进的防电磁干扰技术，电磁兼容性好，不会对所接设备造成干扰
●电池低电压保护和自动充电：
当市电异常时，UPS自动转到蓄电池供电，电池电压降低到UPS设定值时（该值自动根据负载容量调整），整机将自动关闭，可有效防止电池因过度放电而受损，待市电恢复，UPS自动启动并对电池充电，实现了无人值守功能
●过载保护：
当出现过载时，本机并不立即关断输出，而是根据超载功率的大小将输出电压相应调低，一旦负载恢复正常，输出电压也立即恢复正常，这样可避免因瞬间过载关机造成断电，影响正常使用
●采用先进的输入宽频技术：
在市电电网频率发生严重漂移时仍能正常工作，使之能与各类发电机供电电网匹配使用
●短路保护：
短路时UPS自动关闭，不会因负载短路而造成UPS损坏
●采用了大功率高频充电器及先进的均充浮充转换技术，大大缩短电池充电时间，有效延长电池使用寿命
●根据用户要求，可安装专业级的防雷模块，在雷电高发区，能提供更有效的保护
●双面板设计，有效保证可靠性
CP150主要技术参数
| 型号 |
UPS配置技术指标（处理电话呼叫状态） |
| 连续输入功率 |
CP150 |
CP150L |
CP150LH-350W |
CP150LH-400W |
CP150LH-600W |
| 200VA |
360VA |
600VA |
650VA |
1000VA |
| 最大输出功率 |
120W |
220W |
350W |
400W |
600W |
| 输入特性 |
| 输入电压 |
165-275V |
| 输入频率 |
45-65Hz |
| 输出特性 |
| 输出电压 |
220VAC±10% |
| 输出频率 |
市电供时与市电同步，逆变时50Hz±1% |
| 输出波形 |
在线时稳压输出正弦波，逆变时输出准方波 |
| 电池(选件) |
| 电池类型 |
铅酸免维护蓄电池 |
| 内置电池 |
65AH（1节） |
100AH（1节） |
100AH（1节） |
100AH（2节） |
120AH（2节 |
120AH（2节） |
120AH（2节） |
| 充电时间 |
6小时达90% |
8小时达90% |
8小时达90% |
12小时达90% |
12小时达90% |
12小时达90% |
12小时达90% |
| 备用时间（满载） |
6小时 |
8小时 |
8小时 |
8小时 |
6小时 |
8小时 |
6小时 |
| 电池检测 |
当电池电压低或电池异常供电时，报警并自动关机 |
| 保护功能 |
| 市电陷落保护 |
市电≤165VAC，投入逆变 |
| 市电浪涌保护 |
市电≥275VAC，投入逆变 |
| 市电失真保护 |
波形失真≤10% |
| 电池过放电保护 |
低于设定值自动关机保护，市电恢复后自启动 |
| 短路保护 |
限流输出 |
| 过载保护 |
根据超载功率降低输出电压，负载恢复正常后，输出电压自动恢复正常（逆变状态） |
| 切换时间 |
≤10ms |
| 状态指示 |
市电状态指示灯：表示UPS工作在市电供电状态 声音告警功能：逆变状态慢速告警，欠压时快速告警 逆变状态指示灯：表示UPS工作在电池逆变状态 电池充电指示灯：表示电池正在充电 |
| 结构 |
外箱密闭、防水、防尘、防盗设计 外箱UPS主机、电池和充电器一体化设计 |
| 防水性能 |
按GB4208防护等级3 |
| 辐射噪音 |
产品正常运行时，辐射干扰场强的极限符合GB9254的规定 |
| 平均无故障工作时间 |
300000小时 |
| 耐电强度 |
输入、输出端对地能承受50Hz2000V的交流电压1min，并无击穿、无飞弧现象 |
| 对地漏电流 |
＜1mA |
| 绝缘电阻 |
直流电压为500V时，输入端、输出端的对地电阻＞2Ω |
| 雷电保护(选件) |
允许波形为10/700US，幅值为5KV的电压脉冲，正负极性各冲击5次；允许波形为8/20US，幅值为20KV的电压脉冲，正负极性各5次；冲击间隔时间不小于1min |
| 适用环境 |
户外防雨防盗尘型 |
| 环境温度 |
0℃-55℃ |
| 噪音（dB） |
≤45 |
| 安装方式 |
地面固定式或壁挂式 |
| 尺寸（W×D×H）mm |
225×400×500 |
230×480×800 |
| 特殊 |
温控机型，适合低温地区 |
|
|
|
|
|
|
|
