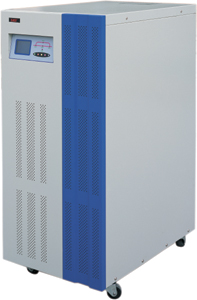

智能网络UPS EA8600系列
智能网络UPS EA8600系列 |
三进单出6KVA-80KVA
应用领域：
集中式服务器机房、网络管理中心和计算机中心等
EA860中小功率三进单出系列UPS，单机容量从6KVA到80KVA。该系列产品采用先进的数字化设计，是高速16位数字芯片、ASIC的DDC控制技术与先进的大功率器件IGBT及SCR的完美组合，是具有大容量、高可靠性及卓越性能的智能化UPS。该系列产品是国际最新的硬件、最先进的软件相结合的结晶，为集中式服务器机房、网络管理中心和计算机中心提供可靠的电源保护。该系列产品可提供双机串联式并机运行。
性能特点
●100%的数码技术：
采用三块高速微控制器来实现电路控制、参数设定、运行程序管理，先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。经过数字变换的正弦波电压及完美运行的新方案，可以满足您的实际需要
●尖端技术应用：
DDC (Direct Digital Control) 直接数字控制/DSP(Digital Signal Processor)数字信号处理器/ASIC (Application Specified IC)专用IC/CPU(微处理器)
●IGBT(Insulated Gate Bipolar Transistor)的卓越性能：
具有良好的高速开关、高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率；工作效率高（低损耗和低发热量），驱动电路小型化，高可靠性
●完全满足从0到100％负载的跃变：
能够提供瞬间满负载的要求，而且无需切换到旁路，并保持输出稳定可靠
●大屏幕中文监控操作方便：
运行状态、操作程序、测量值、故障检修资料、图像资料等，通过中文菜单操作，一目了然
●保护功能齐全：
设有多种系统保护功能，对超压、低压、过流、过载、短路、波型失真等有保护报警功能，因此机器故障率很低
●采用瞬时波形控制方式，实现了输出电压失真小：
电流局部循环控制，使逆变器完全适应负载启动时的冲击电流，以及能够对电涌时的过电流等进行高速控制，使UPS对负载变动进行快速响应
●通信方便：
Rs232通讯端口真正实现多用途通讯和远程监控
●智能电池管理功能：
UPS可通过内部软件设定电池的充电电流，每三个月自动对电池充放电一次同时进行半小时的均充操作，实现电池自动维护，无需人工操作，从而延长电池使用寿命
EA860主要技术参数
| 型号 |
EA8606 |
EA8610 |
EA8615 |
EA8620 |
EA8630 |
EA8640 |
EA8650 |
EA8660 |
EA8680 |
| 标称容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
| 工作方式及原理 |
在线式供电静态旁路开关（无间断切换），双重转换技术 |
| 相数 |
三相+N+G |
| 交流输入 |
| 标称电压 |
220VAC±25%，380VAC±25% |
| 标称频率 |
50Hz/60Hz±10% |
| 输入功率因数 |
≥0.92(带输入滤波器) |
| 软启动 |
0-100% 5sec |
| 旁路输入 |
| 相数 |
单相 |
| 标称电压 |
220VAC±25% |
| 标称频率 |
50Hz/60Hz±10% |
| 逆变器/旁路转换时间 |
0ms |
| DC系统 |
| 标称DC电压 |
360VDC(铅酸免维护蓄电池) |
| 截止电压 |
315VDC |
| 充电电压 |
405VDC |
| 充电电流 |
1A-50A(根据电池容量设置) |
| 交流输出 |
| 相数 |
单相 |
| 标称电压 |
220VAC±1%(稳态负载),220VAC±3%(负载波动) |
| 标称频率 |
50Hz/60Hz±0.05(电池供电) |
| 输出功率因数 |
≥0.8 |
| 输出波形 |
正弦波 |
| 总谐波失真 |
线性负载﹤2%，非线性负载﹤4% |
| 动态负载电压瞬变（0-100%） |
﹤5% |
| 动态响应恢复时间 |
﹤10ms |
| 过载能力 |
过载125% 10min，过载150% 1s |
| 满载效率 |
91% |
91% |
91% |
92% |
92% |
93% |
93% |
93% |
95% |
| 系统指标 |
| 电脑通信接口 |
RS232(RS485、远程网络监控选件) |
| 运行温度 |
0℃-40℃ |
| 相对湿度 |
30%-90%(无凝结) |
| 运行高度 |
﹤2000m(每增加100m功率下降1%，最高4000m) |
| 冷却方式 |
强制通行(温控式) |
| 噪音(dB) |
48-55 |
50-60 |
55-65 |
55-68 |
| 外型 |
| 箱体颜色 |
灰白色 |
| 尺寸(W×D×H)mm |
350×660×920 |
430×685×980 |
390×660×920 |
430×770×1080 |
710×720×1450 |
| 主机重量(KG) |
70 |
135 |
158 |
185 |
215 |
318 |
385 |
445 |
498 |
| 选件 |
RS485/网络适配器（SNMP）/谐波补偿柜/输入输出配电柜/输入输出隔离柜/防雷装置 |
|
|
|
|
|
|
|
