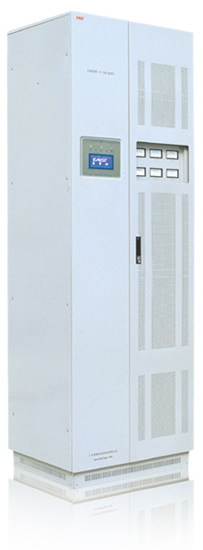

电力专用UPS EA850系列
双变换抗干扰UPS EA800系列 |
10KVA-80KVA
应用领域：
发电厂、变电站、配电所等
EA850电力专用UPS是易事特针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。
性能特点
●采用电力标准屏柜设计
●采用DSP数字化控制技术
●智能型检测及监控功能
●数字化控制静态开关零切换
●高速IGBT驱动逆变器
●无源接点和RS232/485监控
●输入输出全隔离
●直流屏与市电的完全隔离
●具有过压、欠压、过流、短路等多种保护功能
●大屏幕LCD中文操作监控界面
●直观的机械式表头指示
整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±10%，负载在100%的范围内变化时，整流器输出直流电压稳定在±1%内。
逆变器
采用高频载波的正弦脉宽调制技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压，就可以最大程度地降低失真，减小滤波器的体积。这样在负载变化时取得极好的动态特性。
直流屏
在市电欠压或故障时，与直流端相联的直流屏就会自动毫无间断地供电。直流屏放电时会给出信号。如果放电至极限电压，系统就会转入备电运行。在接近终止放电电压时，系统将给出警示信号。
市电/备电
在使用双路交流（市电为主电，另外一组为备电）的机型时，市电异常或故障时，转为备用电源供电。两路交流输入都故障时，才转为直流屏供电。
静态开关
静态开关可实现不间断的完成旁路与逆变的切换功能，切换可以自动完成也可以通过手动完成。
智能监控
通过RS232/RS485、无源接点、电量变送信号将UPS的工作状态和数据实时的传输到DCS系统，实现智能监控。
EA850主要技术参数
| 型号 |
EA8510 |
EA8515 |
EA8520 |
EA8530 |
EA8540 |
EA8550 |
EA8560 |
EA8580 |
| 标称容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
| 工作方式及原理 |
在线式供电静态旁路开关（无间断切换），双重转换技术，输入输出电源完全隔离 |
| 交流输入 |
| 相数 |
单相/三相+N+G |
| 标称电压 |
220V/380V±25% |
| 标称频率 |
50Hz/60Hz±5% |
| 输入功率因数 |
≥0.92(带输入滤波器) |
| 软启动 |
0%-0% 5sec |
| 旁路输入 |
| 相数 |
单相/三相 |
| 标称电压 |
220V±20%/380V±20% |
| 标称频率 |
50Hz/60Hz±5% |
| 逆变器/旁路转换时间 |
0ms |
| DC系统 |
| 标称DC电压 |
220V |
| 截止电压 |
185V |
| 最大放电电流（A） |
36 |
55 |
73 |
1 |
145 |
181 |
218 |
291 |
| 交流输出 |
| 相数 |
单相/三相 |
| 标称相电压 |
220V±1%（稳态负载），220V±3%（负载波动） |
| 标称频率 |
50Hz/60Hz±0.05(电池供电) |
| 输出功率因数 |
≥0.8 |
| 输出波形 |
正弦波 |
| 总谐波失真 |
线性负载﹤2%，非线性负载﹤4% |
| 动态负载电压瞬变（0-0%?lt;/SPAN> |
﹤5% |
| 瞬间恢复时间 |
﹤ms |
| 过载能力 |
过载125% min，过载150% 1min |
| 系统指示 |
| 满载效率 |
91% |
91% |
92% |
92% |
92% |
93% |
93% |
95% |
| 电脑通讯接口 |
无源接点/RS232（远程网络监控选件） |
| 运行温度 |
0℃-40℃ |
| 相对湿度 |
30%-90%（无凝结） |
| 运行高度 |
﹤2000m（每增加0m功率下降1%，最高4000m） |
| 冷却方式 |
强制通行（温控式） |
| 噪音 |
48dB-55dB |
53dB-65dB |
55dB-65dB |
| 外型 |
| 箱体颜色 |
灰白色（可选） |
| 尺寸(W×D×H)mm |
600×600×2200/800×600×2200/800×800×2200 |
0×800×2200/1200×800×2200 |
| 主机重量（KG） |
258 |
350 |
400 |
480 |
580 |
650 |
900 |
950 |
| 选件 |
RS485/网络适配器（SNMP）/谐波补偿柜/输入输出配电柜/输入输出隔离柜/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸 |
|
|
|
|
|
|
|
|
